Monitorización de la Cinta: Check Belt#
Esta sección describe el procedimiento para verificar el estado de desgaste y limpieza de la cinta del FlexiBowl® mediante la función Belt Check.
¿Qué es el Belt Check? El Belt Check es una herramienta que compara la imagen actual de la cinta con una imagen de referencia de la cinta limpia (Clean Reference), calculando un índice de similitud. Esto permite monitorizar a lo largo del tiempo el nivel de suciedad o desgaste de la cinta, detectando a tiempo la necesidad de mantenimiento.
Note
Requisitos previos
Antes de continuar, asegúrese de que:
El FlexiBowl® esté conectado y configurado (FlexiBowl® Setup)
La cinta sea visible y esté correctamente iluminada
Acceso a la página Check Belt#
Paso |
Descripción |
|---|---|
1 |
Desde la página principal del software, hacer clic en Setup |
2 |
En la página SETUP, localizar y hacer clic en el icono Check Belt |
3 |
Se abre la página de control de la cinta, con un bloque para cada FlexiBowl® gestionado por el sistema |

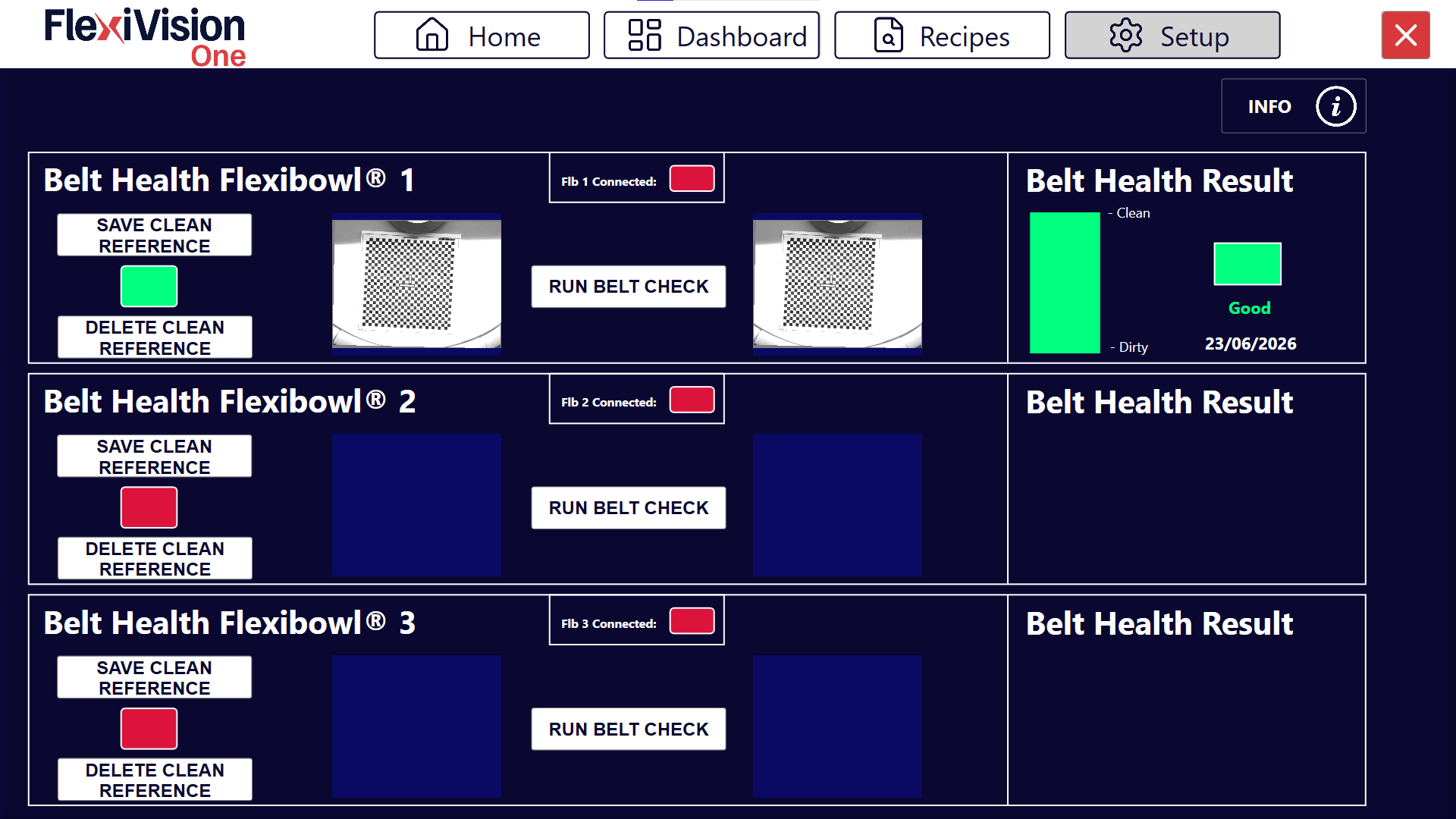

Descripción general de la interfaz Check Belt#
La página se divide en un bloque para cada FlexiBowl® conectado, cada uno compuesto por dos secciones:
Elemento |
Descripción |
|---|---|
Flb X Connected |
Indicador de estado de conexión del FlexiBowl® correspondiente (🟢 Verde = conectado, 🔴 Rojo = no conectado) |
Save Clean Reference |
Captura y guarda la imagen actual de la cinta como referencia “limpia”, para usarla como término de comparación en los controles posteriores |
Delete Clean Reference |
Elimina la imagen de referencia guardada anteriormente, para poder capturar una nueva |
Vista previa de cámara (antes/después) |
Las dos miniaturas muestran, respectivamente, la imagen de referencia guardada y la imagen actual de la cinta en el momento de la prueba |
Run Belt Check |
Inicia la comparación entre la imagen de referencia y la actual, calculando el estado de la cinta |
Belt Health Result |
Panel con el resultado de la comparación: barra graduada Clean → Dirty, indicador de color, estado textual y fecha del último control |
Procedimiento#
Paso 1: Captura de la referencia limpia#
Important
Realizar este paso solo con la cinta realmente limpia. La precisión de todos los controles futuros depende de la calidad de esta imagen de referencia.
Paso |
Descripción |
|---|---|
1 |
Asegurarse de que la cinta esté limpia y libre de componentes o residuos en el área encuadrada |
2 |
Hacer clic en Save Clean Reference |
3 |
La imagen se captura y se guarda como referencia; aparecerá en la miniatura de la izquierda |
Tip
Si la cinta se sustituye o se limpia a fondo, repetir este paso para actualizar la referencia.
Paso 2: Ejecución del Belt Check#
Paso |
Descripción |
|---|---|
4 |
Hacer clic en Run Belt Check |
5 |
El sistema captura la imagen actual de la cinta (visible en la miniatura de la derecha) y la compara con la referencia guardada |
6 |
El resultado se muestra en el panel Belt Health Result |
Interpretación de los resultados#
El panel Belt Health Result muestra:
Elemento |
Significado |
|---|---|
Barra graduada |
Representación visual de la posición del valor medido entre los dos extremos Clean (limpio) y Dirty (sucio) |
Indicador de color y texto |
Estado sintético de la cinta: |
Color |
Texto |
Significado |
|---|---|---|
🟢 Verde |
Good |
Cinta en buenas condiciones |
🟡 Amarillo |
Warning |
Cinta a monitorizar, posible necesidad de limpieza próximamente |
🔴 Rojo |
Poor |
Cinta sucia o desgastada, se recomienda intervención de limpieza/mantenimiento |
Note
Por confirmar: los umbrales porcentuales exactos que determinan el paso de Good a Warning a Poor.
